ПН1-12-48-1000 преобразователь напряжения повышающий DC/DC, 12 В/48 В, 20 А, 1000 Вт для РЭБ и РЭР

ПН1-12-48-1000 преобразователь напряжения повышающий DC/DC, 12 В/48 В, 20 А, 1000 Вт для РЭБ и РЭР

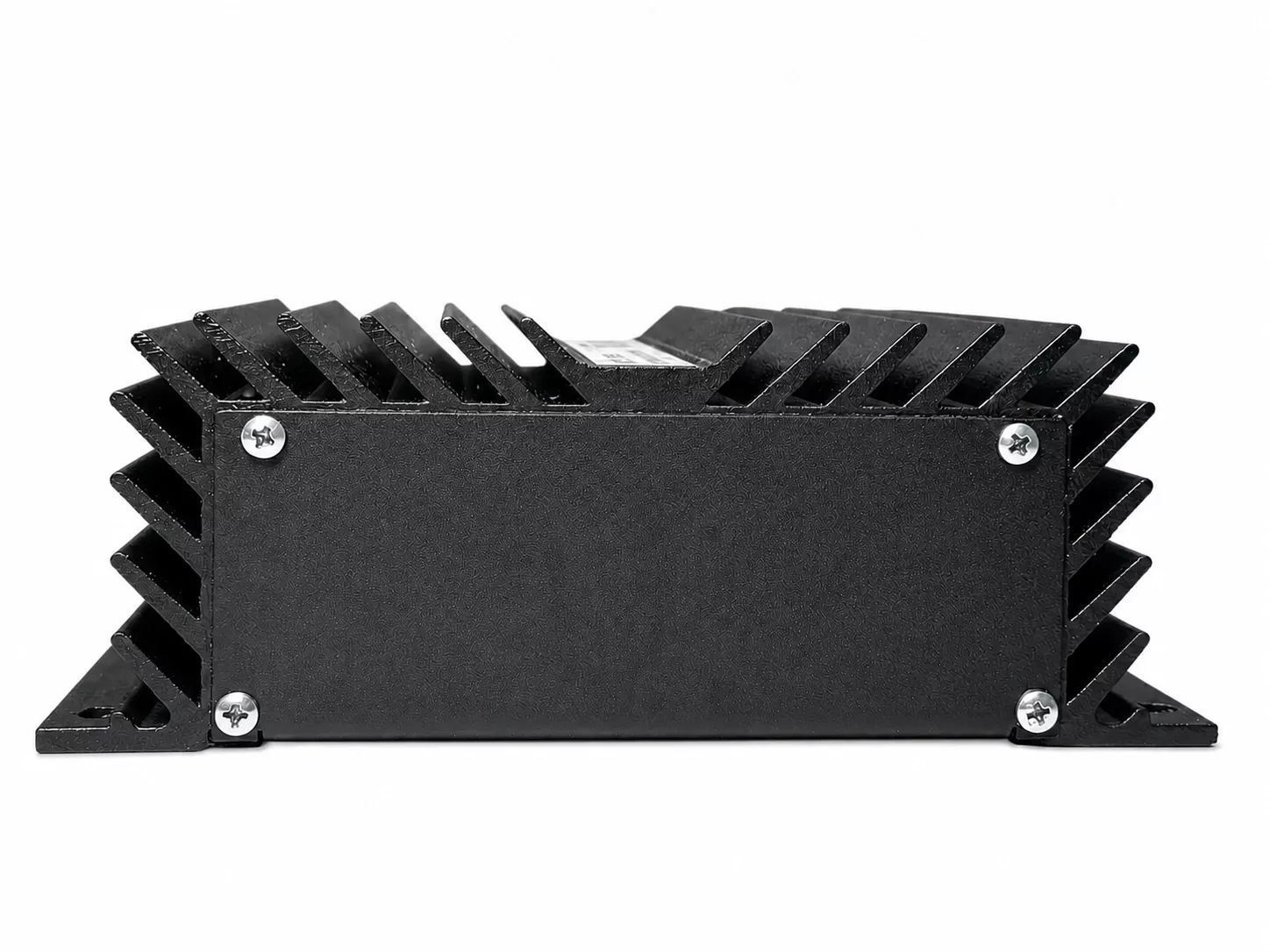

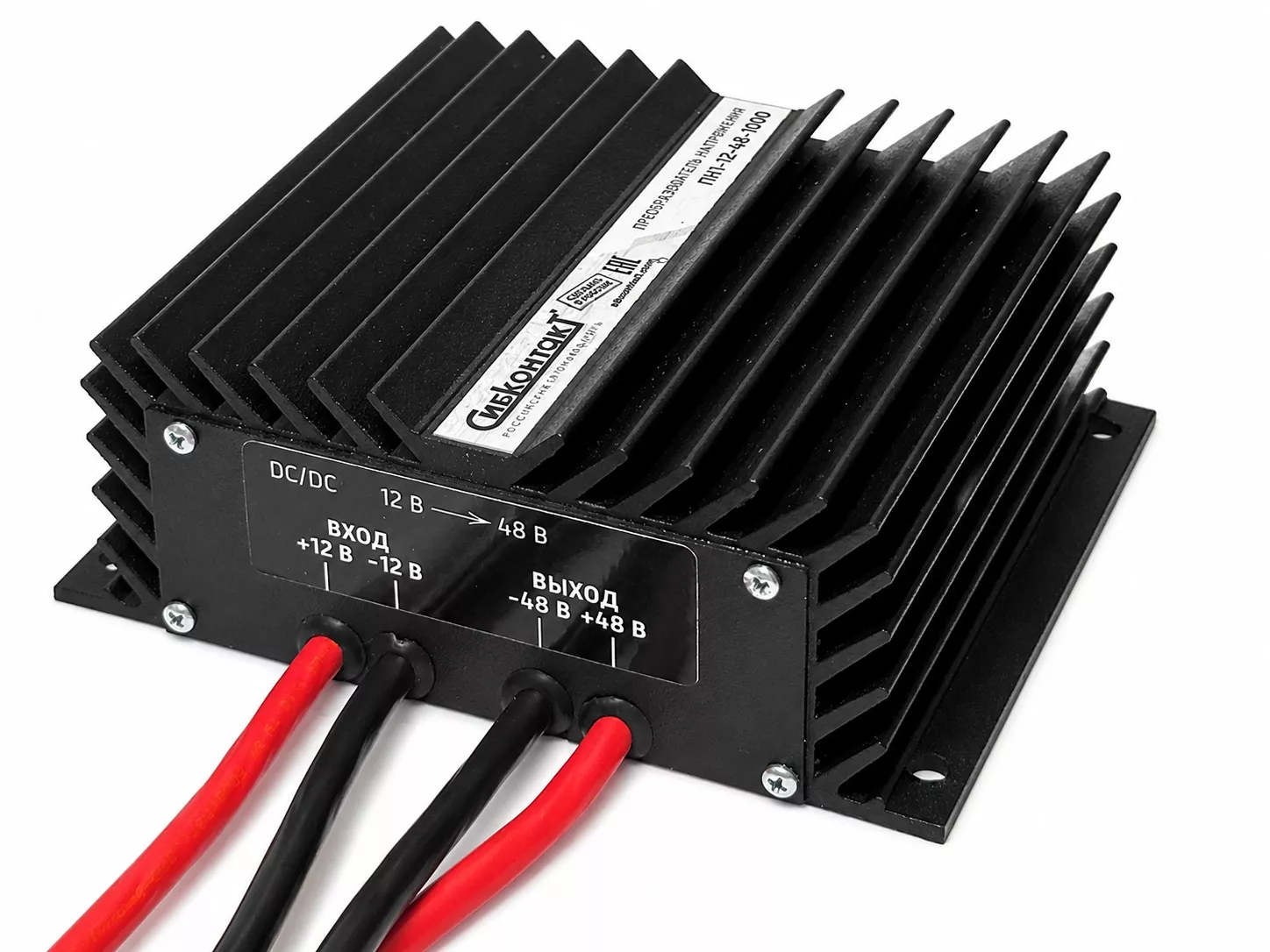

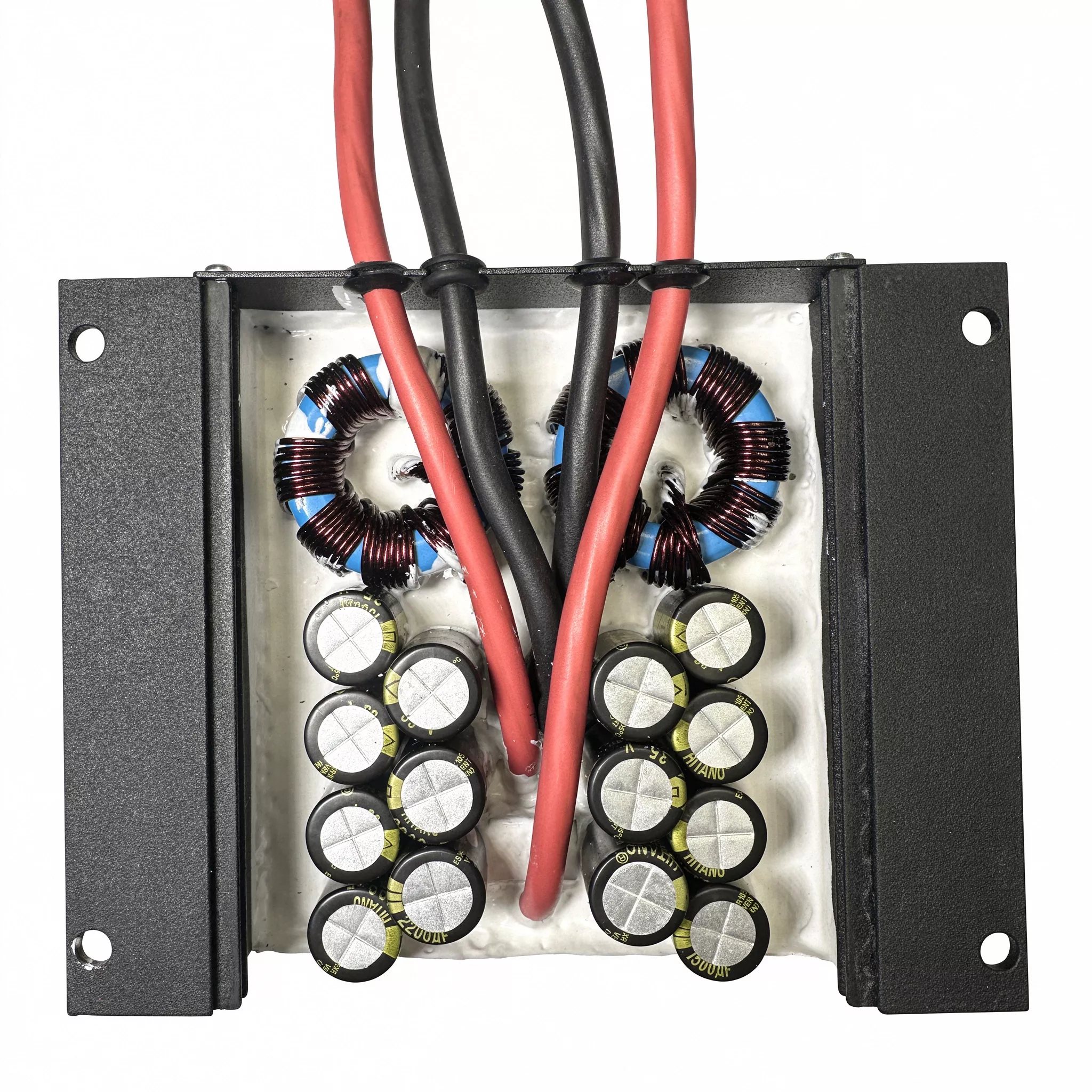

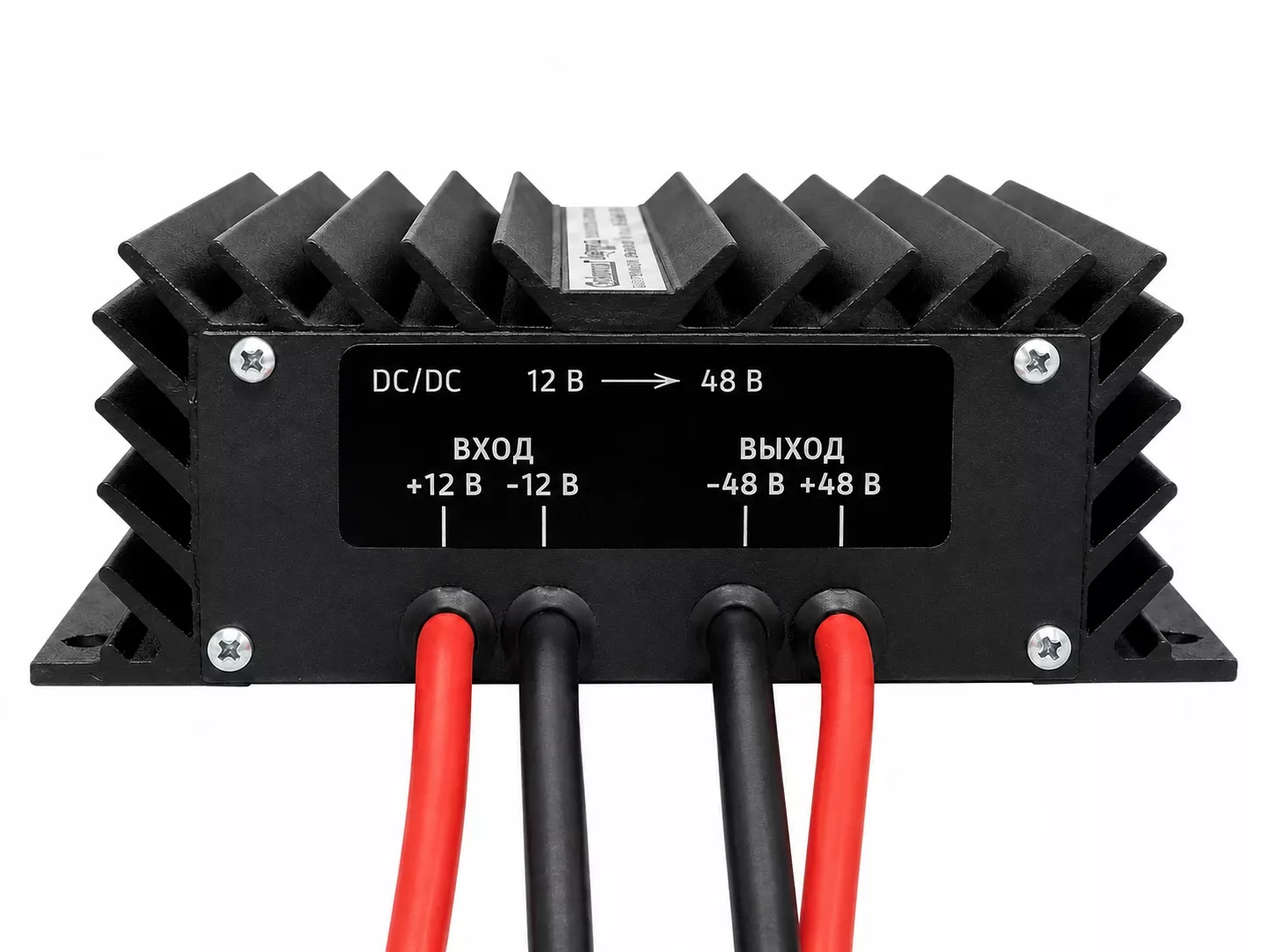

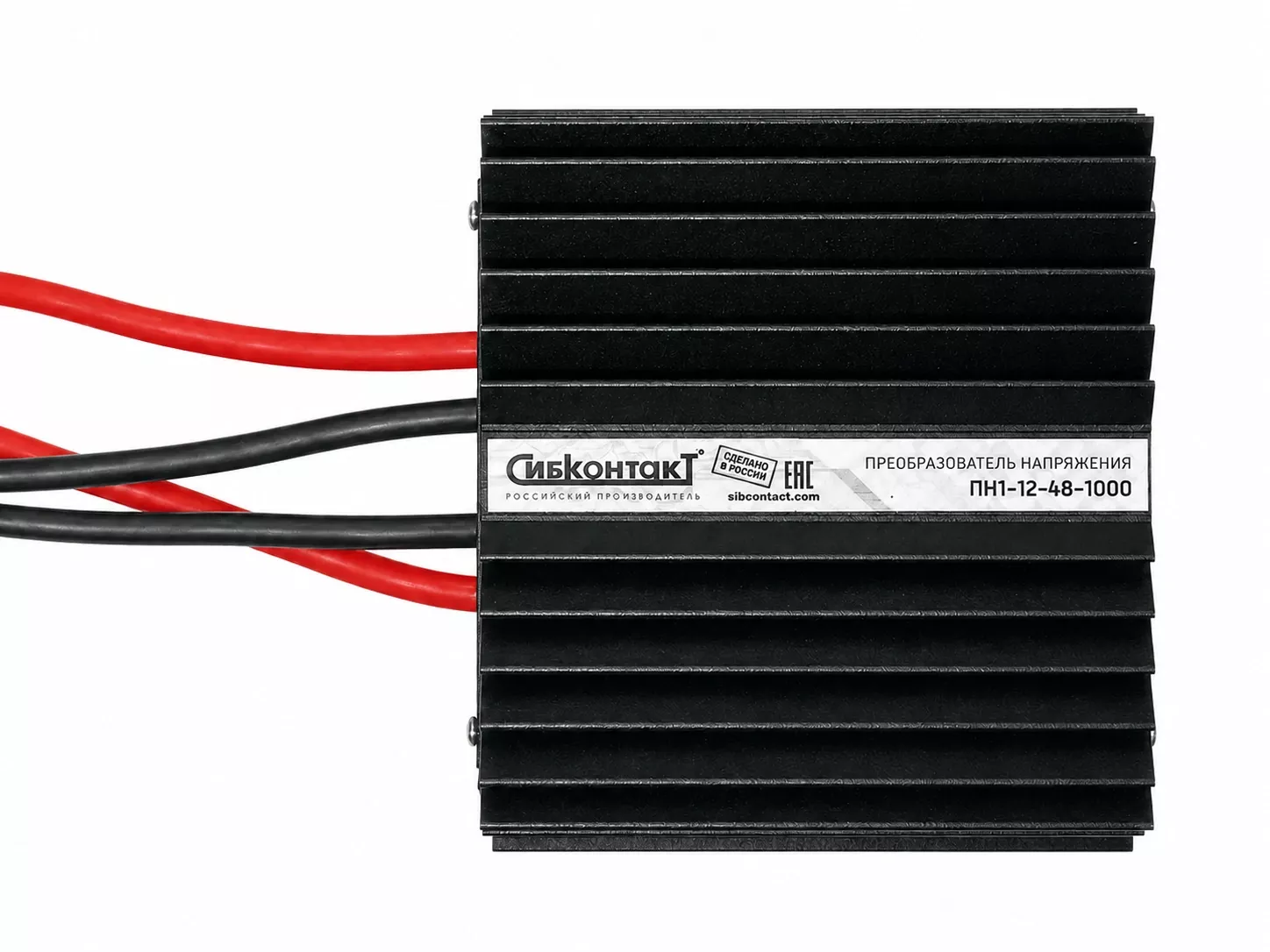

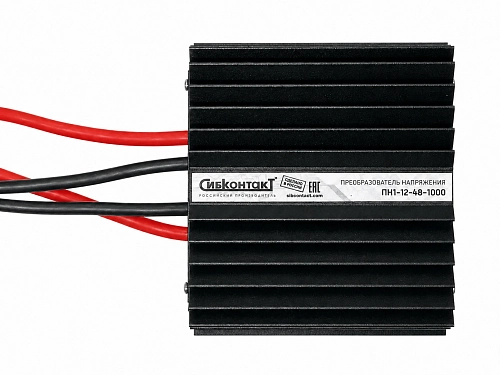

ПН1-12-48-1000 — мощный повышающий преобразователь постоянного напряжения DC/DC, предназначенный для питания оборудования 48 В от аккумуляторной батареи, автомобильной бортовой сети или другого источника постоянного напряжения 12 В.

Преобразователь работает при входном напряжении от 10 до 16 В  и формирует стабилизированное выходное напряжение 48 В с точностью поддержания не хуже ±3%.

Номинальный выходной ток составляет не менее 16 А, максимальный — не менее 20 А. Номинальная мощность нагрузки — 800 Вт, максимальная — 1000 Вт.

ПН1-12-48-1000 предназначен для автономных и мобильных объектов, где отсутствует стационарный источник питания 48 В, но имеется аккумуляторная батарея, DC-генератор или бортовая сеть 12 В.

Основные области применения — питание оборудования РЭБ и РЭР, генераторов помех, усилителей мощности, активных антенных блоков, приёмопередающих модулей и другой специализированной радиоаппаратуры с рабочим напряжением 48 В.

Какую задачу решает преобразователь 12 В в 48 В

На мобильных объектах, автомобилях и специальной технике чаще всего используется бортовая сеть 12 В. При этом отдельные усилители, передающие блоки, активные антенные модули и другое радиоэлектронное оборудование рассчитаны на питание постоянным напряжением 48 В.

При отсутствии сети 220 В обычный сетевой блок питания 220/48 В использовать невозможно. Применение связки из инвертора 12/220 В и сетевого блока питания 220/48 В увеличивает количество оборудования, усложняет монтаж и приводит к дополнительным потерям энергии.

ПН1-12-48-1000 напрямую преобразует постоянное напряжение 12 В в стабилизированное напряжение 48 В. Это позволяет организовать мощное питание оборудования 48 В без промежуточного преобразования в переменное напряжение 220 В.

Применение ПН1-12-48-1000

Повышающий DC/DC преобразователь 12/48 В может применяться для питания:

• оборудования радиоэлектронной борьбы — РЭБ;
• систем радиоэлектронной разведки — РЭР;
• генераторов радиопомех;
• усилителей мощности радиосигнала;
• выносных приёмопередающих блоков;
• активных антенных модулей;
• электронных блоков управления антенными системами;
• активных фазированных антенных решёток;
• мачтовых и выносных усилителей;
• BUC и других активных блоков спутникового оборудования;
• радиорелейной аппаратуры;
• специализированного радиооборудования;
• мобильных аппаратных комплексов;
• полевых пунктов связи и управления;
• оборудования специального транспорта;
• удалённых систем наблюдения и передачи данных;
• других автономных потребителей с питанием 48 В.

Питание активных антенн и антенного оборудования

Обычная пассивная антенна не требует отдельного источника питания. Напряжение необходимо электронным устройствам, которые входят в состав активного антенного или радиотехнического комплекса.

К таким устройствам относятся:

• антенные усилители;
• приёмопередающие радиомодули;
• усилители мощности SSPA;
• блоки преобразования частоты BUC;
• активные антенные решётки;
• антенные коммутаторы;
• генераторы помех;
• блоки формирования и усиления сигнала;
• электронные модули комплексов РЭБ и РЭР.

Если активное оборудование рассчитано на положительное постоянное напряжение 48 В и его потребляемая мощность соответствует характеристикам преобразователя, ПН1-12-48-1000 позволяет подключить его к аккумуляторной батарее или бортовой сети 12 В.

Перед подключением необходимо проверить номинальное напряжение, допустимый диапазон питания, полярность, максимальный ток и схему соединения общего провода с корпусом оборудования.

Преобразователь 12–48 В для РЭБ и РЭР

В состав мобильного комплекса РЭБ или РЭР могут входить блок управления, генератор сигнала, усилитель мощности, приёмопередающая аппаратура и активные элементы антенного тракта.

Если оборудование комплекса рассчитано на 48 В, а мобильная платформа имеет только бортовую сеть 12 В, для его работы требуется мощный повышающий преобразователь напряжения.

ПН1-12-48-1000 позволяет:

• питать оборудование РЭБ 48 В от аккумулятора 12 В;
• подключать аппаратуру РЭР к автомобильной бортовой сети;
• организовать питание генератора помех или усилителя мощности;
• использовать радиооборудование 48 В на автомобиле и специальной технике;
• отказаться от отдельного аккумуляторного блока 48 В;
• исключить двойное преобразование 12 В → 220 В → 48 В;
• создать автономную линию питания для конечного оборудования.

Для каких объектов предназначен преобразователь

ПН1-12-48-1000 предназначен для независимых и мобильных объектов, которые не подключены к общей стационарной сети питания 48 В:

• автомобили с бортовой сетью 12 В;
• мобильные комплексы на колёсной технике;
• полевые пункты связи и управления;
• передвижные радиотехнические установки;
• удалённые объекты с аккумуляторным питанием;
• оборудование, питаемое от DC-генератора 12 В;
• автономные аппаратные комплексы;
• опытные и испытательные установки.

Номинальная и максимальная мощность

Номинальная мощность нагрузки ПН1-12-48-1000 составляет 800 Вт. Это основная мощность, на которую необходимо ориентироваться при подборе оборудования для продолжительной работы.

Максимальная мощность нагрузки составляет 1000 Вт. Максимальный режим не следует рассматривать как постоянный номинальный режим работы.

Номинальный выходной ток составляет не менее 16 А, максимальный выходной ток — не менее 20 А.

При выборе преобразователя рекомендуется предусматривать запас по мощности, особенно если оборудование имеет повышенный пусковой ток, импульсное потребление или кратковременные пики нагрузки.

Примеры расчёта нагрузки 48 В

• 48 В × 5 А — около 240 Вт;
• 48 В × 10 А — около 480 Вт;
• 48 В × 15 А — около 720 Вт;
• 48 В × 16 А — около 768 Вт;
• 48 В × 20 А — около 960 Вт.

При подключении нескольких потребителей необходимо сложить их максимальную потребляемую мощность. Полученное значение не должно превышать допустимую мощность преобразователя.

Преимущества ПН1-12-48-1000

• Преобразование 12 В в 48 В.
  Позволяет использовать оборудование 48 В на объектах, где имеется только аккумулятор или бортовая сеть 12 В.
• Номинальная мощность 800 Вт.
  Преобразователь подходит для продолжительной работы с мощной радиоэлектронной аппаратурой.
• Максимальная мощность 1000 Вт.
  Обеспечивает запас для кратковременного увеличения нагрузки.
• Выходной ток до 20 А.
  Позволяет подключать мощные потребители 48 В, для которых недостаточно маломощных DC/DC-модулей.
• Входное напряжение 10–16 В.
  Подходит для работы от аккумуляторных батарей и бортовых источников с номинальным напряжением 12 В.
• Стабилизированное выходное напряжение.
  Точность поддержания напряжения 48 В — не хуже ±3%.
• КПД не менее 94%.
  Высокая эффективность снижает потери энергии и нагрузку на аккумуляторную систему.
• Тепловая защита.
  Защищает силовые компоненты преобразователя при недопустимом повышении температуры.
• Защита от короткого замыкания.
  Во входной цепи установлен плавкий предохранитель.
• Компактные размеры.
  Габариты устройства составляют 150×124×55 мм, масса — 1,4 кг.

Высокий ток со стороны аккумулятора 12 В

При повышении напряжения с 12 до 48 В ток, потребляемый от аккумулятора, значительно выше выходного тока преобразователя.

При номинальной мощности нагрузки 800 Вт и входном напряжении 12 В ток со стороны источника может составлять около 71 А. При снижении входного напряжения до 10 В ток может увеличиться примерно до 85 А.

При максимальной мощности 1000 Вт входной ток при напряжении 12 В может приближаться к 89 А, а при входном напряжении около 10 В — превышать 100 А.

Расчёт выполнен ориентировочно при КПД 94%. Фактический ток зависит от входного напряжения, мощности нагрузки, состояния аккумулятора и потерь в кабелях.

Требования к проводам и соединениям

Для подключения ПН1-12-48-1000 необходимо использовать:

• силовые провода достаточного сечения;
• минимально возможную длину входного кабеля;
• качественные кабельные наконечники;
• надёжные контактные соединения;
• исправную аккумуляторную батарею;
• источник, способный длительно отдавать необходимый ток;
• защитный предохранитель в соответствии со схемой установки.

Недостаточное сечение проводов, чрезмерная длина кабеля или плохой контакт могут привести к падению входного напряжения, нагреву соединений и невозможности получить полную мощность преобразователя.

Требования к аккумулятору и генератору

При длительной работе оборудования необходимо учитывать ёмкость аккумулятора и возможности автомобильного генератора.

Если генератор не обеспечивает суммарное потребление преобразователя и остальных бортовых устройств, недостающая энергия будет поступать от аккумулятора. В этом случае аккумулятор может разряжаться даже при работающем двигателе.

Перед установкой необходимо проверить:

• максимальный ток генератора;
• свободную мощность генератора;
• ёмкость и техническое состояние аккумулятора;
• допустимый длительный ток аккумулятора;
• требуемое время автономной работы;
• мощность остальных потребителей бортовой сети.

Тепловая защита

В преобразователе предусмотрена тепловая защита. Она снижает вероятность повреждения силовых компонентов при недопустимом повышении температуры.

Для нормальной работы необходимо обеспечить свободный отвод тепла от корпуса и рёбер охлаждения. Не следует закрывать преобразователь теплоизоляционными материалами или устанавливать его в небольшом герметичном объёме без вентиляции.

Защита от короткого замыкания

Защита от короткого замыкания выполнена с помощью плавкого предохранителя во входной цепи.

После срабатывания предохранителя необходимо отключить источник питания, найти и устранить причину короткого замыкания, а затем заменить предохранитель на элемент установленного изготовителем типа и номинала.

Отсутствие гальванической развязки

ПН1-12-48-1000 не имеет гальванической развязки между входной и выходной цепями. Общий провод выхода электрически связан с источником питания 12 В.

Преобразователь предназначен для питания отдельного конечного устройства или группы устройств, входящих в состав одного автономного комплекса.

Изделие не предназначено:

• для подключения к общей стационарной телекоммуникационной сети –48 В;
• для параллельной работы со штатным источником питания 48 В;
• для соединения с внешней сетью с другой системой заземления;
• для оборудования, которому необходим гальванически развязанный источник;
• для объединения нескольких независимых источников питания без разработки специальной схемы.

Как проверить совместимость оборудования

Перед подключением необходимо уточнить:

• номинальное напряжение оборудования;
• допустимый диапазон напряжения питания;
• полярность подключения;
• номинальный ток;
• максимальный и пусковой ток;
• номинальную и максимальную потребляемую мощность;
• наличие электрической связи общего провода с корпусом;
• наличие других источников питания;
• условия установки и охлаждения.

Обозначение «48 В» само по себе не гарантирует совместимость. Оборудование может быть рассчитано на положительные +48 В, отрицательную сеть –48 В либо требовать гальванической развязки.

ПН1-12-48-1000 — питание оборудования 48 В от аккумулятора 12 В

ПН1-12-48-1000 подходит для задач, где необходимо:

• получить стабилизированное напряжение 48 В от источника 12 В;
• подключить оборудование 48 В к автомобильной бортовой сети;
• обеспечить питание оборудования РЭБ и РЭР на мобильной платформе;
• запитать активный антенный блок или усилитель мощности;
• организовать питание BUC или другого радиооборудования 48 В;
• получить номинальную мощность до 800 Вт;
• обеспечить максимальную мощность до 1000 Вт;
• использовать оборудование 48 В при отсутствии сети 220 В;
• отказаться от отдельной аккумуляторной батареи 48 В;
• создать отдельную автономную линию питания конечного оборудования.

Перед заказом рекомендуется сообщить специалистам СибКонтакт модель подключаемого оборудования, рабочее напряжение, полярность, номинальную и максимальную мощность, пусковой ток и схему подключения. Это позволит предварительно проверить совместимость оборудования с преобразователем ПН1-12-48-1000.
