Изменения в версии 2:
- Максимальное кол-во последовательных аккумуляторов в батарее увеличено до 200 шт.
- Повышена точность измерения тока.
- Уменьшено среднее потребление аккумуляторных модулей.
- Защита от неверной полярности подключения дискретных выходов и входов.
- Модуль контроллера и модуль аккумулятора версии 2.хх не совместимы с версиями 1.хх!

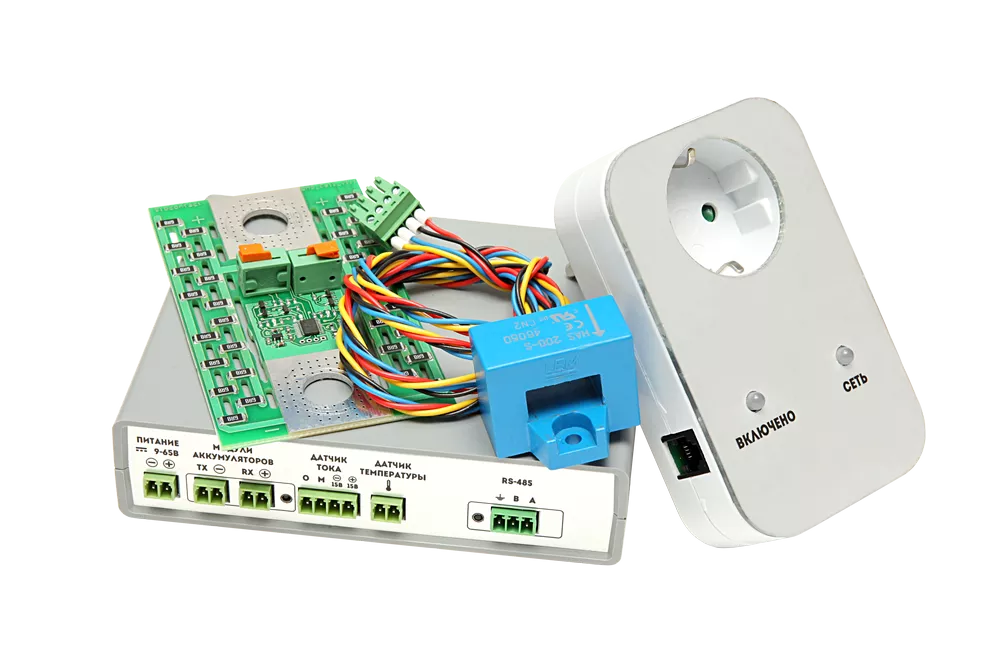

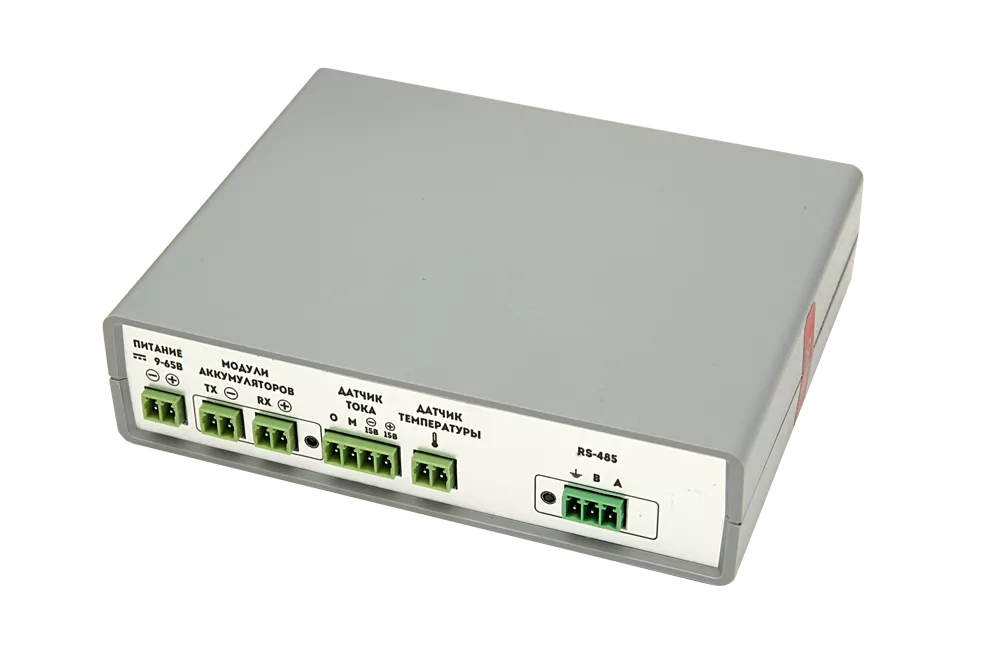

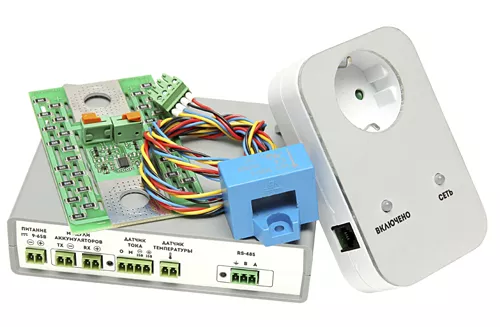

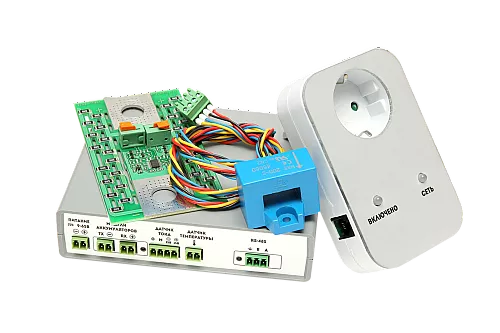

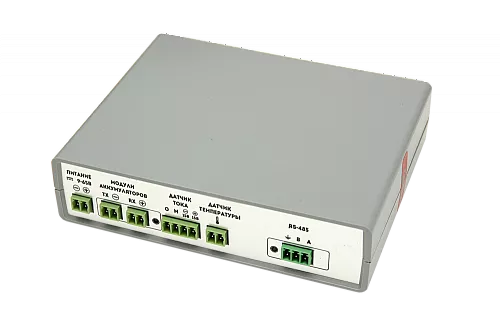

Модуль контроллера является главным элементом СКУ АБ 2 (BMS).
Функции модуля контроллера (МК):
- сбор данных с модулей аккумуляторов;
- измерение сигнала с датчика тока;
- анализ измеренных данных;
- расчет уровня заряда АБ;
- управление зарядом и разрядом АБ с помощь программируемых дискретных выходов;
- обеспечивает связь по RS485 с протоколом Modbus RTU для настройки и мониторинга параметров СКУ АБ;
- фиксацию аварийных событий в энергонезависимой памяти.
Система контроля и управления аккумуляторной батареей предназначена для эксплуатации в составе литиевых аккумуляторных батарей.
СКУ АБ 2 не допускает перезаряда и переразряда элементов АБ и выполняет их балансировку. Тем самым увеличивается срок службы АБ.
Основные характеристики:
- СКУ АБ 2 может применяться для литиевых аккумуляторов с различной химической основой, с напряжением отдельного аккумулятора от 2 до 5В.
- СКУ АБ 2 предназначена для батарей с количеством последовательных элементов от 2 до 200.

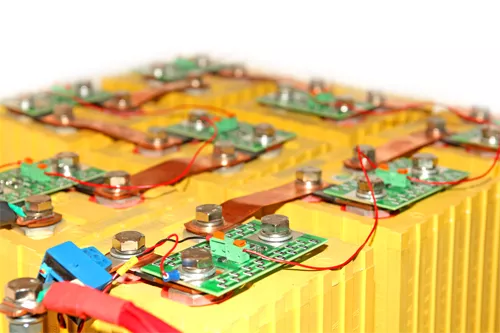

- Индивидуальный контроль напряжения и температуры каждого аккумулятора.
- Однопроводной интерфейс связи – простой монтаж.
- Все модули устанавливаемые на аккумуляторы идентичны и взаимозаменяемы.
- Контроль зарядного и разрядного тока АБ.
- Определение текущего уровня заряда АБ на основе подсчета протекаемых через АБ амперчасов.
- Пассивная балансировка током до 5 А.
- Возможность гибкой настройки порогов защит по напряжению, току, температуре, гистерезисов и временных задержек.
- Настройка и мониторинг через стандартный интерфейс RS485 с протоколом ModBus RTU.
- Журнал аварийных событий в энергонезависимой памяти.

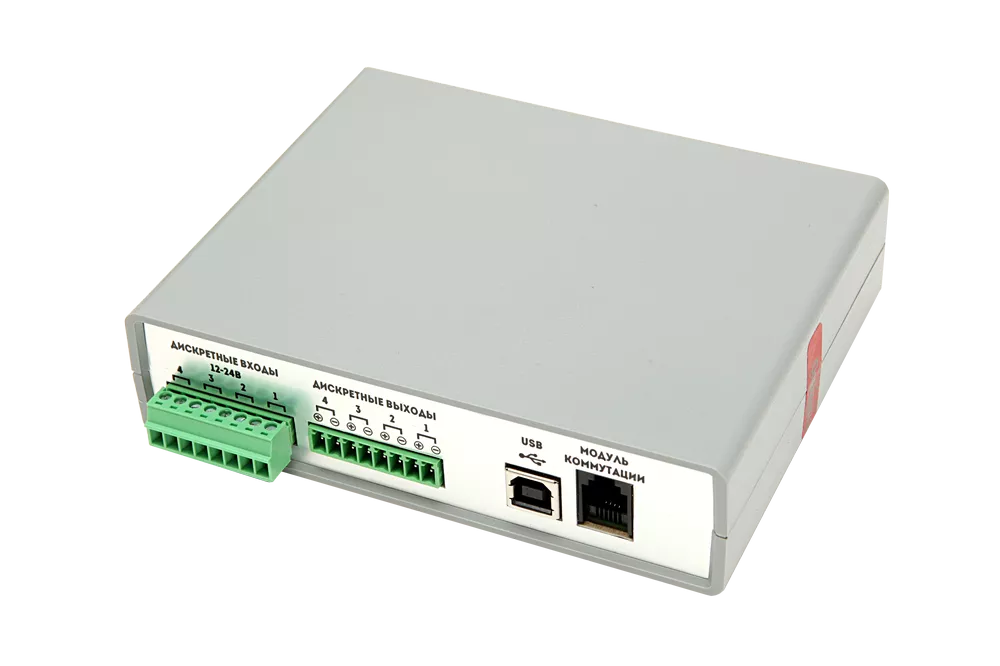

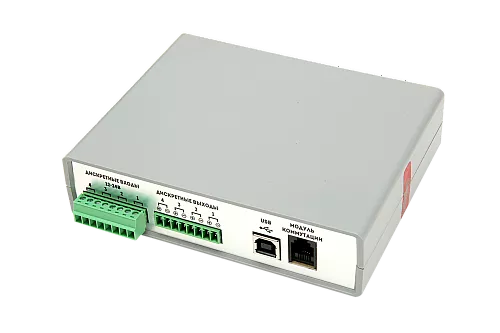

- Настраиваемые изолированные дискретные выходы для управления зарядными устройствами и нагрузкой АБ.
- Настраиваемые изолированные дискретные входы для дополнительной возможности интеграции в системы энергоснабжения.
- Полное конфигурирование системы через ПО под Windows.
