Изменения в версии 2:
- Максимальное кол-во последовательных аккумуляторов в батарее увеличено до 200шт.
- Уменьшено среднее потребление аккумуляторных модулей.
- Защита от неверной полярности подключения аккумуляторного модуля на аккумулятор.
- Модуль контроллера и модуль аккумулятора версии 2.хх не совместимы с версиями 1.хх!

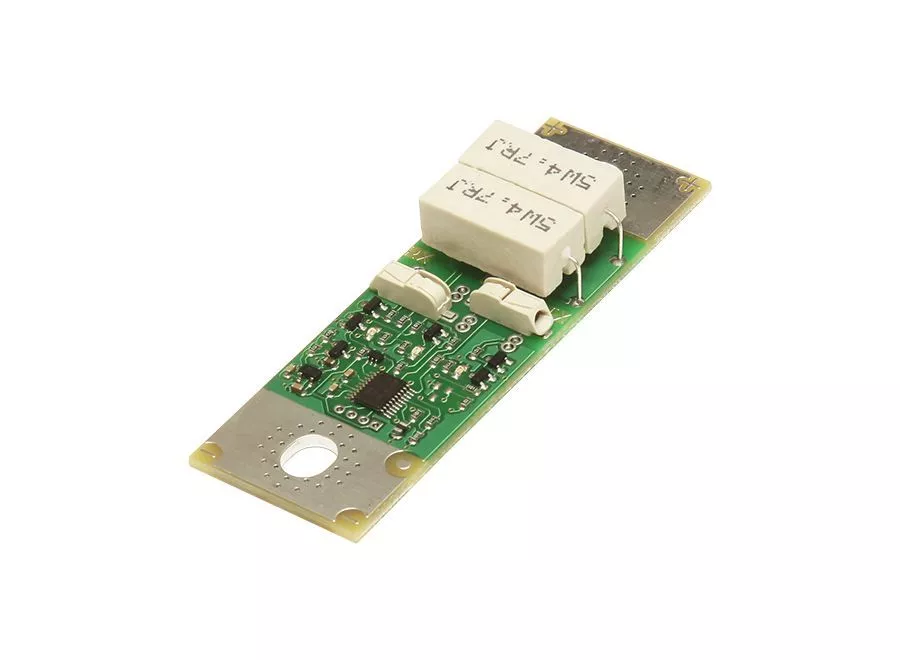

Модули аккумулятора (МА) предназначены для монтажа непосредственно на аккумулятор и производят измерения напряжения и температуры, а также имеют цепи балансировки АБ.
Принцип балансировки – шунтирование элементов АБ с наибольшим напряжением резисторами. Стандартные модули рассчитаны на LiFePO4 аккумуляторы номинальным напряжением 3,2 В. По заказу могут поставляться модули с балансировочными резисторами для аккумуляторов с номинальным напряжением 3,6-3,7 В.

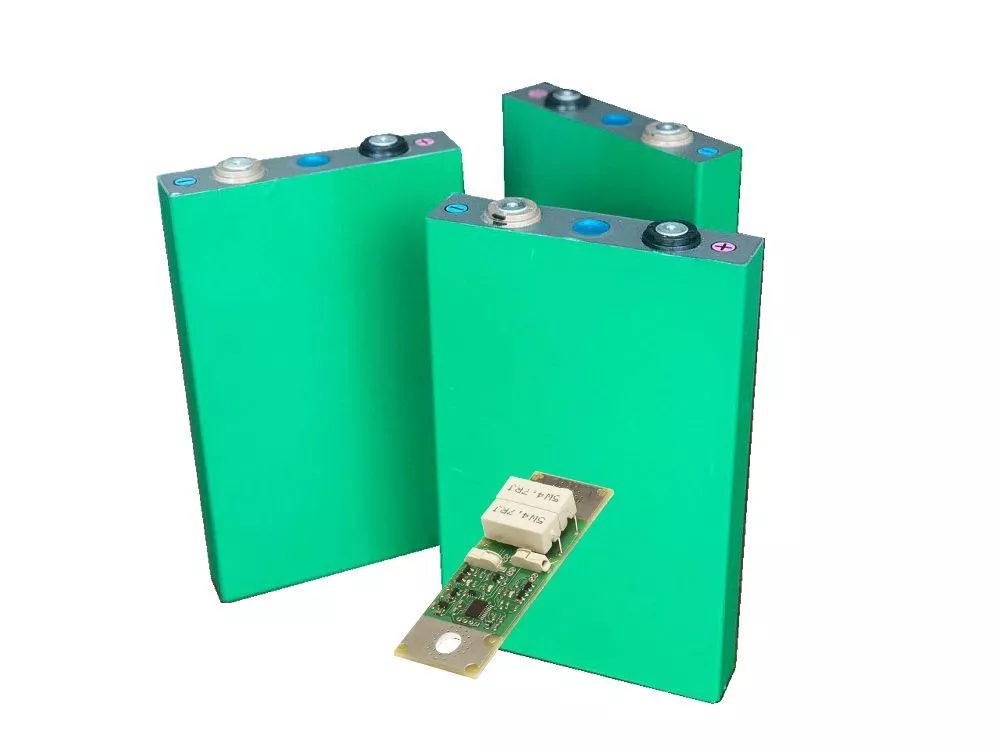

МА устанавливаются на клеммы аккумуляторов с межцентровым расстоянием 67,5 мм под болты М12 (аккумуляторы "Лиотех").
Все МА идентичны и взаимозаменяемы. Нет необходимости инициализировать МА по номеру элемента батареи.
Модуль аккумулятора является одним из элементов СКУ АБ 2 (BMS)
Система контроля и управления аккумуляторной батареей предназначена для эксплуатации в составе литиевых аккумуляторных батарей.
СКУ АБ 2 не допускает перезаряда и переразряда элементов АБ и выполняет их балансировку. Тем самым увеличивается срок службы АБ.
Основные характеристики СКУ АБ 2:
- СКУ АБ 2 может применяться для литиевых аккумуляторов с различной химической основой, с напряжением отдельного аккумулятора от 2 до 5 В.
- СКУ АБ 2 предназначена для батарей с количеством последовательных элементов от 2 до 200.
- Индивидуальный контроль напряжения и температуры каждого аккумулятора.
- Однопроводной интерфейс связи – простой монтаж.
- Все модули устанавливаемые на аккумуляторы идентичны и взаимозаменяемы.
- Контроль зарядного и разрядного тока АБ.
- Определение текущего уровня заряда АБ на основе подсчета протекаемых через АБ амперчасов.
- Пассивная балансировка током до 5 А.
- Возможность гибкой настройки порогов защит по напряжению, току, температуре, гистерезисов и временных задержек.
- Настройка и мониторинг через стандартный интерфейс RS485 с протоколом ModBus RTU.
- Журнал аварийных событий в энергонезависимой памяти.
- Настраиваемые изолированные дискретные выходы для управления зарядными устройствами и нагрузкой АБ.
- Настраиваемые изолированные дискретные входы для дополнительной возможности интеграции в системы энергоснабжения.
- Полное конфигурирование системы через ПО под Windows.
